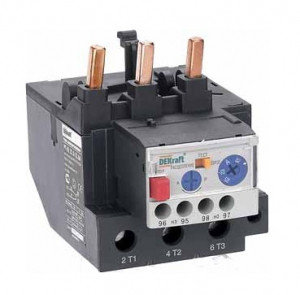

Реле тепловое РТ-103 (63,0-80,0А) 40-95А DEKraft

Тепловое реле перегрузки РТ-103 защищает цепи переменного тока и электродвигатели от: перегрузки (возникает при превышении расчётных нагрузок двигателя), ассиметрии фаз (падение напряжения в одной из фаз, причиной может быть: несбалансированная нагрузка; недостаточная площадь контакта при подключении двигателя; слабая затяжка одного из контактов. Асимметрия фаз приводит к сильному нагреву, вибрациям, разрушениям подшипников и обмоток электродвигателя. При асимметрии фаз масштаба 50% срок службы двигателя снижается в 5-10 раз), затянутого пуска (пуск двигателя, который происходит в плохих условиях, например, при блокировке ротора или когда двигатель не выходит на номинальную скорость), заклинивания ротора (механическое повреждение ротора, при котором что-то препятствует его вращению). Таким образом, использование теплового реле предотвращает поломку электродвигателя и продлевает срок его службы. Принцип действия: при повышении значения протекающего через реле РТ-103 тока, биметаллическая пластина реле, размещённая в каждом полюсе, начинает изгибаться, когда ток достигает величину 1.1 x заданное значение тока установки - изгиб пластины становится таким, что она размыкает контакт и электродвигатель отключается от сети. Технические характеристики Реле перегрузки тепловое Способ монтажа: непосредственное крепление к контакторам Количество вспомогат. нормально замкнутых (НЗ) контактов: 1 Количество вспомогат. нормально разомкнутых (НО) контактов: 1 Для контакторов номинальной мощностью: 40-95 А Регулируемый диапазон тока: 63...80 А
